TAVOLA GIREVOLE

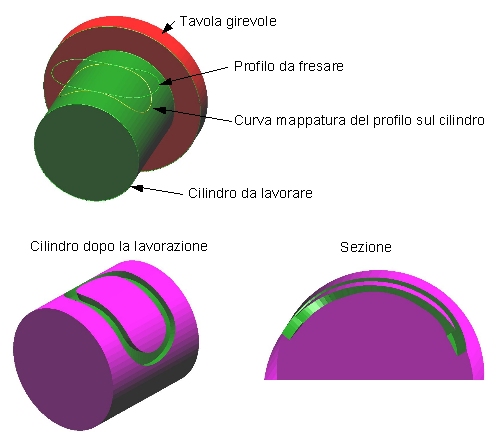

MAPPATURA DI PROFILI
La conversione dei percorsi fresa da asse Y ad asse rotante A/B/C può essere effettuata con i comandi di mappatura di profilo su superficie, o mediante la conversione automatica compresa nei post-processor.
LAVORAZIONE DI SUPERFICI CILINDRICHE
Si possono lavorare superfici giacenti su cilindro con utilizzo della tavola girevole in continua (Es. XZ e A) o con tavola utilizzata come posizionatrice (Es. A e poi XZ). La tavola può essere su asse X o Y o Z.

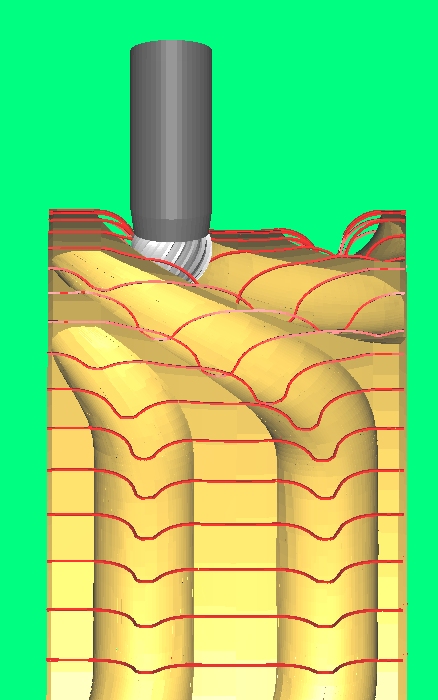

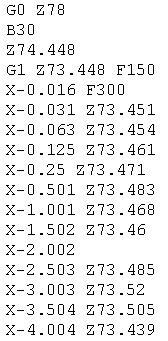

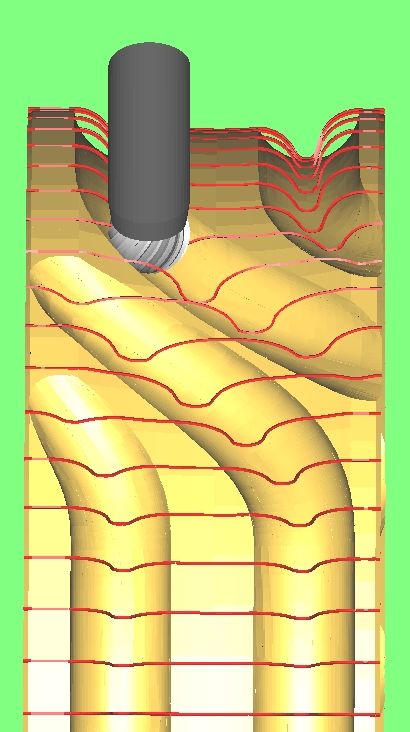

ESEMPIO DI LAVORAZIONE A ZIG-ZAG
Si
posiziona l'asse girevole e poi si muovono in continua due assi lineari.

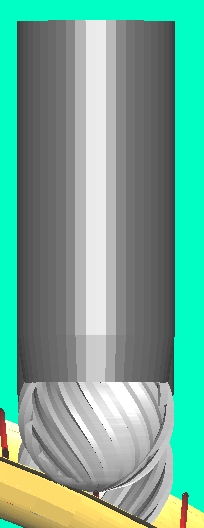

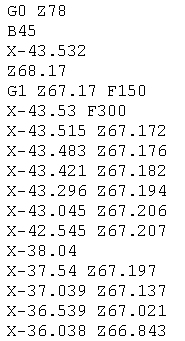

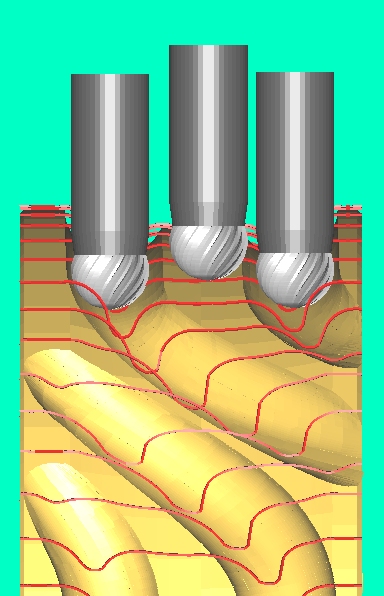

ESEMPIO DI LAVORAZIONE A ZIG-ZAG con utensile traslato
Con utensile traslato rispetto all' asse tavola l'asportazione avviene su un fianco della fresa. Si muovono in continua due assi lineari e l'asse girevole.

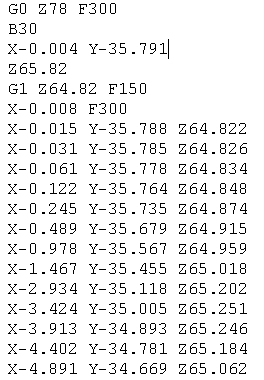

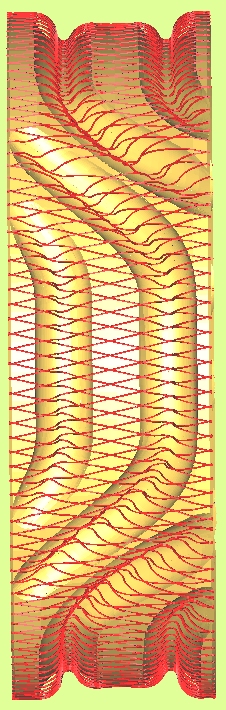

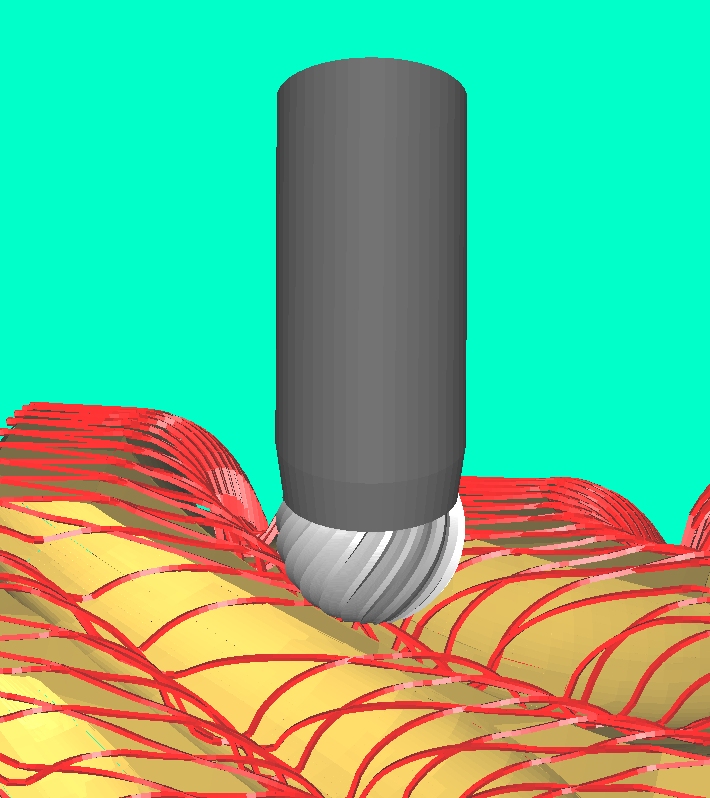

ESEMPIO DI LAVORAZIONE A ZIG-ZAG PROFILO INCROCIATO
Si muove l'asse girevole e poi in continua gli assi X, Y e Z.
Si può lavorare con utensile in asse o fuori asse come nelle lavorazione con profilo diritto.
